产品详情

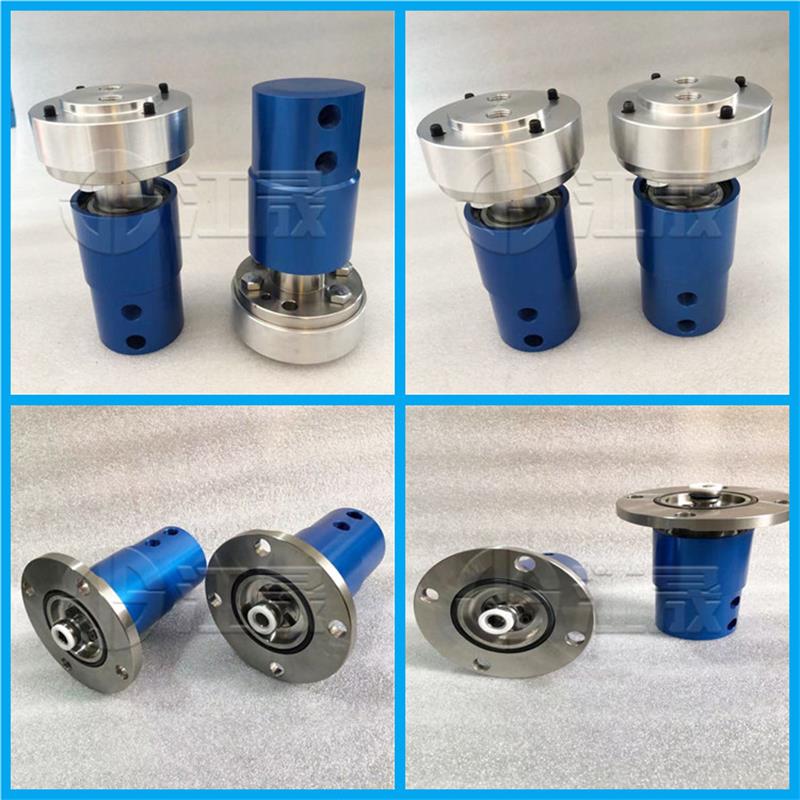

2620高速气动旋转接头
2620高速气动旋转接头
产品详情
类型: 高速旋转接头 材质: 铝合金
品牌: 江晟 型号: JS2620

结构说明



单通道用于冷却液或MQL

技术允许无介质压力下的无限干运转

全流式设计,无障碍通过,避免杂质残留

轴承支撑的螺纹转子易于安装

角接触球轴承

迷宫结构和多个大泄漏口以保护球轴承

平衡机械密封采用碳化硅,寿命长,即使在严苛的运行条件下

阳极氧化铝壳体以抗腐蚀

产品说明:

1.脱开式密封技术;

2.有压力时封闭,无压力时脱开,可短时间“干运转”;

3.轴承支撑及螺纹转子,安装简便;

4.采用迷宫式密封及大泄漏口保护滚珠轴承;

5.壳体采用铝合金,高速情况下散热效果好;

转速:15000r/min   压力:8.0MPA   介质:液压油,切削液

预期用途:

902903110911101111112111511129系列的旋转接头设计为向旋转工具提供冷却润滑剂。在静止期间,通常可以使用压缩空气

清除切屑的工具固定区域。旋转活接设计用于在环境温度下操作

温度和介质温度从3°C到最-高。 70°C

媒体的定义:

冷却液是一种由水和油基添加剂组成的乳液

切削油

❑MQL –最小量润滑

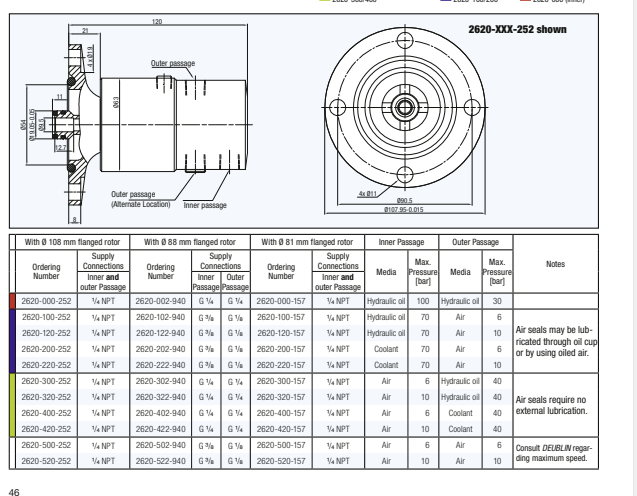

有关旋转接头的工作参数和尺寸的信息,请参阅

目录或特定于型号的安装图。

规定的旋转活接设计用于非爆炸性环境和非易燃介质。

最高压力:0-2MPA   2-10MPa

最高温度:120

最高转速:0-1500r/min   1500-3000r/min    3000- 8000r/min

介质:水、液压油、空气、冷却液

高速旋转接头结构特点:抗腐蚀材料,特殊的设计在有限的条件下空运转也不损坏接头,密封滚动轴承终生不需润滑,平衡式的密封载荷和磨损降到最低限度,降低了扭矩,密封材料具有自润滑性,弹簧组件位于流体通道的外侧,因此能降低压力损耗,避免介质中颗粒的滞留,在总体上改善了流体的品质。

液压高速气动旋转接头适用于水、热油、蒸汽应用灵活性

不锈钢外管耐腐蚀,使用寿命更长

完整均匀的流通设计压力损失

两个精密进口轴承支撑确保长期无故障运转

平衡式机械密封设计降低密封载荷对密封面的磨损,极大延长使用寿命

最佳密封配合面根据客户需要选材

外管有螺纹或快换法兰连接方安装灵活性强

壳体设有注油嘴合理的保养轴承,延长使用寿命

壳体设有观察孔可观察泄漏情况及磨损情况以便及时采取维护措施

江晟旋转接头选用的壳体材料水用型采用铜合金壳体,空气型采用了铝或者铝合金与铜壳体,优点是在高速传动下,散热性能好,缺点就是容易变形,给维修带来不便。铝合金壳体,内装进口SKFTIMKEN轴承、浸涕石墨环、304不锈钢碳化硅轴、耐磨氟胶O型圈 适合于 高速旋转设备,使其更耐磨、寿命
